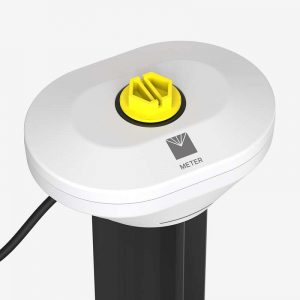

TEROS 54 – Temperatura e Umidade de Perfil de Solo

TEROS 54

Desde 2001, a METER tem se dedicado a produzir sensores de umidade de solo altamente precisos e fáceis de usar, mas não oferecemos ainda uma sonda de perfil – até agora. Com o TEROS 54, você pode medir a temperatura e umidade do solo com confiança, sabendo que seus sensores são projetados e desenvolvidos por cientistas que entendem a sua necessidade.

Simplicidade e precisão

A maioria das sondas de perfil exige que você escolha entre facilidade de instalação e remoção, precisão do sensor, volume de medição e durabilidade. Pensamos em criar uma sonda de perfil de umidade e temperatura do solo que pudesse atender a todos esses requisitos. É por isso que fizemos o TEROS 54.

Durabilidade e fácil manuseio

Desenvolvemos a sonda de perfil TEROS 54 para que cada passo do seu processo de leitura seja mais prático – sem sacrificar a precisão ou durabilidade.
Os sensores são posicionados a 15, 30, 45 e 60 cm (6, 12, 18 e 24 polegadas) de profundidade, fornecendo medições da zona de raiz sem a necessidade de escavações profundas no solo. Você obtém os valores das medições de perfil combinadas com a precisão de nível de pesquisa que você espera do METER.

Instalação e Remoção

Evite o custo, o aborrecimento e o tempo de grandes equipamentos de perfuração. A instalação do TEROS 54 requer apenas um furo simples de 2 cm (0,8 pol.) para que o sensor seja martelado no solo não perturbado, para uma visão mais representativa da umidade do solo. Isso cria melhor contato sensor/solo para maior precisão durante as leituras. A remoção do TEROS 54 também é feita de forma simples com a ferramenta de extração apropriada, tornando este sensor ideal para culturas anuais que requerem sensores a serem instalados e removidos várias vezes ao longo do ano.

Faça mais com menos

O uso de vários sensores individuais em uma grande rede pode ser um pesadelo de gerenciamento de cabos, utilizando todas as portas do seu datalogger. O TEROS 54 minimiza esse problema, conectando todos os sensores ao registrador de dados ZL6 por meio de um fio, mantendo sua capacidade de monitorar sensores individuais no ZENTRA Cloud. O melhor de tudo é que o TEROS 54 é plug and play – sem necessidade de programação.

Não precisa de um sensor de perfil de solo?

Conheça os outros sensores da linha TEROS: TEROS 10 somente para umidade, TEROS 11 para umidade e temperatura e TEROS 12 para umidade, temperatura e condutividade.

Quer saber como combinar leituras de umidade in situ com de satélite para aplicar no gerenciamento de irrigação? Assista nosso seminário aqui.

TEROS 54 - Temperatura e umidade de perfil de solo
TEROS 54 sensor de temperatura e umidade do solo por perfil
  • A sonda de perfil de umidade do solo multi profundidade mede a umidade e a temperatura;
  • Todos os sensores podem ser removidos de uma só vez com ferramenta de remoção apropriada;
  • Fácil operação plug-and-play;
  • Veja todos os seus dados remotamente em tempo real com o ZENTRA CLOUD;
  • Ideal para cultivos anuais e solos que requerem sensores a serem instalados e removidos sazonalmente;
  • Obtenha mais leituras por porta do datalogger;
  • Maior volume de medição;
  • Trabalho reduzido durante a instalação e remoção, com as ferramentas apropriadas;
  • Leituras precisas de umidade do solo de nível de pesquisa;
  • Os sensores fornecem leituras de perfil e em torno da maioria das zonas de raiz;
  • O design robusto indica durabilidade durante a instalação e durante a operação em condições adversas.

Especificações de Medição



Conteúdo Volumétrico de Água (CVA)

Amplitude:

Calibração do Solo Mineral: 0,00-0,70 m³/m³

NOTA: O intervalo de CVA é dependente do meio em que o sensor está calibrado. Uma calibração personalizada acomodará os intervalos necessários para a maioria dos substratos.

Permissividade dielétrica aparente (εa): 1–50 (faixa do solo), 1 (ar) a 80 (água)

Resolução:

0,001 m³/m³

Precisão:

Calibração Genérica: ±0,05 m³/m³ típico em solos minerais que possuem solução EC < 8 dS/m

Calibração Específica do Meio: ±0,02–0,03 m³/m³ em qualquer meio poroso

Permissividade dielétrica aparente: 1–40 (faixa do solo), ±1 (εa) (sem unidade) 40– 80, 15% da medição

Frequência de medição dielétrica

70 MHz

Temperatura

Amplitude: −20 a 60 °C
Resolução: 0,03 °C
Precisão: ± 0,35 °C de −20 a 0 °C
±0,25 °C de 0 a+60 °C



Especificações de Comunicação



Saída

Protocolo de comunicação DDI Serial e SDI-12 Versão com cabo de 3 fios
Versão com cabo de 4 fios RS-485 Modbus RTU e protocolo de comunicação serial tensioLINK versão 4 fios

Compatibilidade com dataloggers

Dataloggers METER ZL6 e EM60 ou qualquer sistema de aquisição de dados com capacidade de alimentação de 4,0 a 24,0 VCC e interface serial com SDI-12; e/ou interface RS-485, Modbus RTU ou comunicação tensioLINK.

Especificações Físicas



Dimensões

Diâmetro: (Eixo) 6,0 cm

Comprimento: 75,0 cm

Largura: (Cabeça) 11,0 cm

Comprimento do cabo

5 m (padrão – plug stereo ou fios expostos)
75 m (comprimento máximo do cabo personalizado)

1,5 m (conector M12)

Diâmetro do Cabo

Plugue estéreo: 4,2 ±0,2 mm (0,16 ±0,01 pol.) com revestimento mínimo de 0,8 mm (0,031 pol.)

Plugue M12: 5,5 ±0,2 mm (0,22 ±0,01 pol.) com revestimento mínimo de 1,0 mm (0,039 pol.)

Tipos de conectores

Conector stereo de 3,5 mm ou fios expostos
Conector M12 de 4 pinos

Tamanho do Conector

3,50 mm (diâmetro) 14,4 mm (diâmetro M12)

Medidor de condutor

Plugue estéreo: fio terra 22-AWG / 24-AWG

Plugue M12: 22-AWG



Características Elétricas e de Tempo



Tensão de alimentação (VCC) para GND

Mínimo: 4,0 VCC
Máximo: 24,0 VCC

Tensão de entrada digital (lógica alta)

Mínimo: 2,8 V
Típico: 3,6 V
Máximo: 5 V

Tensão de entrada digital (lógica baixa)

Mínimo: –0,3 V
Típico: 0,0 V
Máximo: 0,8 V

Tensão de saída digital (lógica alta)


Típico 3,6 V

Taxa de giro da linha de energia

Mínimo: 1,0 V/ms

Dreno de corrente (durante medição de 25 ms)

Mínimo: 3,0 mA (durante a medição de 500 ms)
Típico: 35 mA (durante a medição de 500 ms)
Máximo: 50 mA (durante a medição de 500 ms)

Dreno de corrente (inativo)

Mínimo: 0,03 mA
Típico: 0,1 mA

Faixa de temperatura operacional

Mínimo: –20 °C
Típico: NA
Máximo: +60 °C

NOTA: Os sensores podem ser usados em temperaturas mais altas sob certas condições; Entre em contato com o Suporte ao cliente para obter assistência.

Tempo de inicialização (serial DDI)

Mínimo: 500 ms
Máximo: 800 ms

Tempo de inicialização (SDI-12)


Típico: 1.000 ms

Tempo de inicialização (SDI-12, DDI serial desativado)

Mínimo: 500 ms
Típico: 600 ms
Máximo: 800 ms

Duração da medição

Mínimo: 500 ms (4 profundidades)

Máximo: 800 ms

Conformidade


EM ISO/IEC 17050: 2010 (CE Mark)

CARACTERISTICASTEROS 10TEROS 11TEROS 12TEROS 54EC-510HS
Mede Umidade
Mede TemperaturaXXX
Mede Condutividade ElétricaXXXXX
Profundidades medidas simultaneamenteUmaUmaUmaQuatroUmaUma
Pode ser instalado manualmenteX
Ferramenta de instalação disponívelTEROS BITTEROS BITTEROS BIT TEROS 54 ToolN / AN / A
Livre de manutenção
Precisão umidade – calibração genérica± 0.03 m³/m³*± 0.03 m³/m³*± 0.03 m³/m³*± 0.05 m³/m³*± 0.03 m³/m³*0.00 – 0.57 m³/m³*
Precisão umidade – calibração específica do meio± 0.01–0.02 m³/m³**± 0.01–0.02 m³/m³**± 0.01–0.02 m³/m³**± 0.02–0.03 m³/m³**± 0.02 m³/m³**N/A
SinalAnalógicaDigitalDigitalDigitalAnalógicaAnalógica
Utiliza tecnologia de capacitância
Volume máximo de leitura430 mL1010 mL1010 mL300 cm³ por segmento240 mL1320 mL
Conecta à plataforma ZENTRA Cloud

* Calibração genérica – típica em solos minerais que têm solução de CE
** Calibração específica do meio – em qualquer meio poroso
